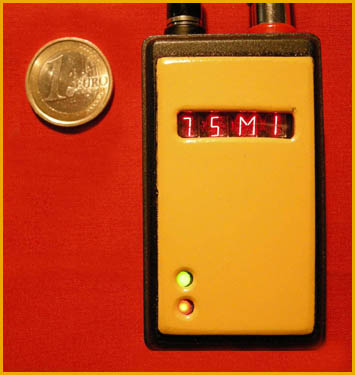

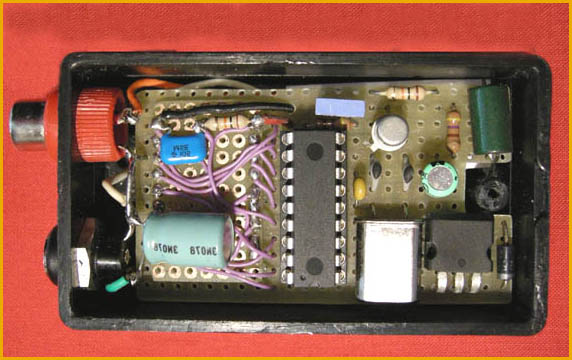

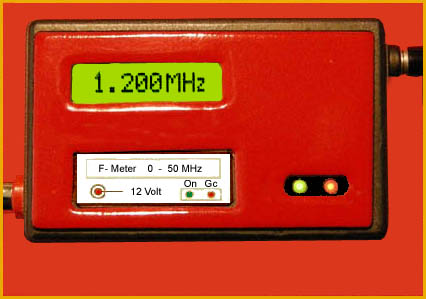

Progetto che impiega un PIC 16F84A e può essere realizzato in due versioni . Utilizzando il display HP 2414 ( foto a sinistra ) difficilmente reperibile ma , come si può vedere , la realizzazione diventa estremamente compatta . La foto al centro mostra la versione con l'LCD 8x1 . La versione con il display HP misura fino a 70 MHz, nella foto sta misurando 75.1 MHz . Foto a destra mostra la disposizione interna dei componenti : l'integrato 7805 ha subito un intervento chirurgico ( ragioni di spazio .. ) . Il circuito d'ingresso serve ad aumentare la sensibilità di lettura ..
Utilizzando il display LCD al posto dell'HP i collegamanti vanno così modificati rispetto allo schema elettrico :
LCD Pied. 1    GND
LCD   '    2    VCC
LCD   '    3    Trimmer da 10 k per regolare il contrasto LCD
LCD   '    4    RS  Pied. 9 16F84
LCD   '    5    RW    '   8   '
LCD   '    6    E       '   7   '
LCD   '   11    D4     '  11   '
LCD   '   12    D5     '  12   '
LCD   '   13    D6     '  13   '
LCD   '   14    D7     '  14   '
File da scaricare per progr. la PIC : Meter.zip

Altra versione sempre con il PIC 16F84 . Caratteristiche :

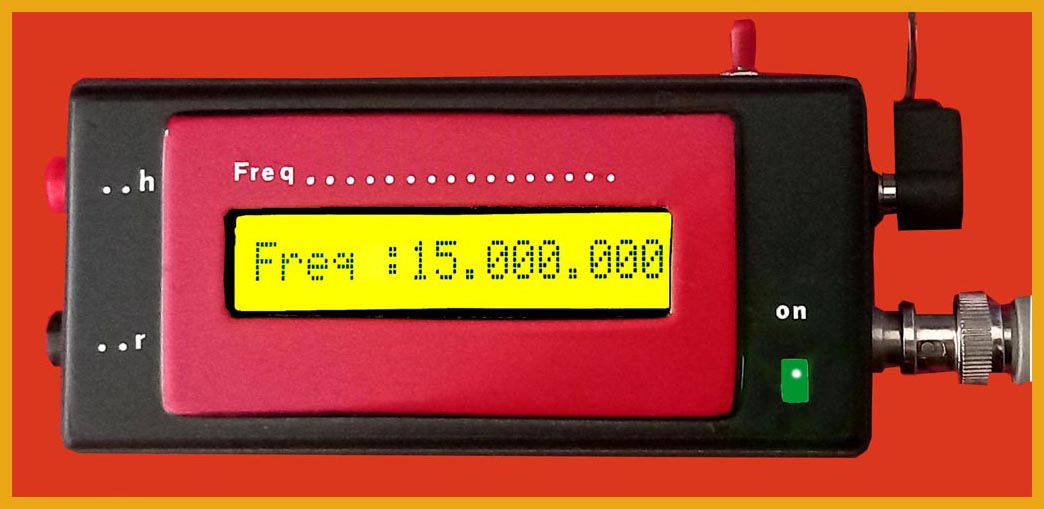

visualizzazione 8 cifre , frequenza massima 50 MHz con risoluzione a 5 Hz , pulsante h = hold congela la lettura , r = reset ovviamente azzera la lettura .
