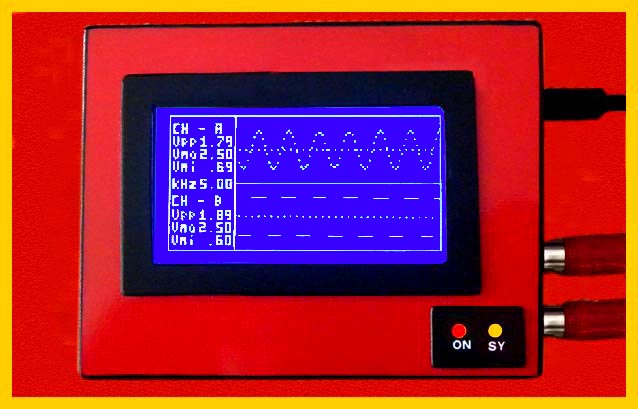

Proyecto de osciloscopio de doble traza. Circuitos de entrada protegidos contra exceso de voltaje: la señal de entrada se atenúa 10 a 1: la señal es conmutada por un 4066 controlado por el PIC y amplificada nuevamente en la salida. Además, la señal se deriva de la entrada para sincronizar las pistas. Como se puede observar no existe comando externo por lo que el rendimiento es algo limitado (Tensión de 0.5 Volt a 5 Volt Frecuencia de 1 KHz a 10 KHz) por lo que la siguiente mejora está en el manejo del voltaje mediante suaves y apropiados divisores de entrada y obtención de señal. una gama más amplia. Esto también afecta a la base de tiempo para ampliar el rango de frecuencia: los dos trimmer de la derecha (foto de implementación práctica) sirven para mover las líneas horizontales a la posición correcta (cero central). Obtuvo el tercer premio en el concurso de autoconstrucción Florence Hamfest.

.............................................................................
