Progetto ............. CAT per YAESU FT 911A

Caratteristiche :

Hardware : AT-Mega 2560 , display TFT 480 x 320 &. Encoder Software : file CAT991A.hex . L'interfaccia con il ricetrasmettitore avviene tramite la porta RS232 . Con il menù impostazioni è possibile variare la frequenza del VFO A , la frequenza del VFO B , selezionare la banda , impostare lo shift del VFO A , lo shift del VFO B , il modo di modulazione ed impostare la potenza di trasmissione : inoltre viene visualizzata la barra dell S'Meter , la potenza impostata e l'SWR. L'alimentazione è a 12 Volt cc e tramite il 7808 dotato di un piccolo dissipatore di calore alimenta anche la scheda Arduino Mega .

Descrizione :

Con la rotazione dell'encoder si seleziona la voce da impostare quindi si preme il pulsante dell'encoder per modificare la voce selezionata . I pulsanti + e - servono a scorrere il cursore per modificare il valore opportuno. Il pulsante Ok oltre a ritornare al menù impostazioni salva i valori nella EEPROM .

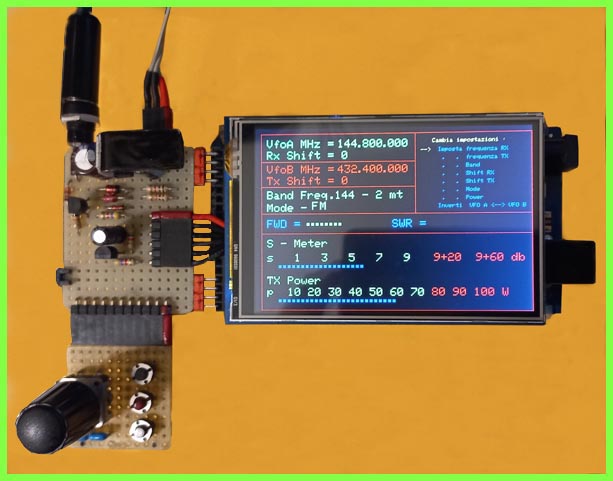

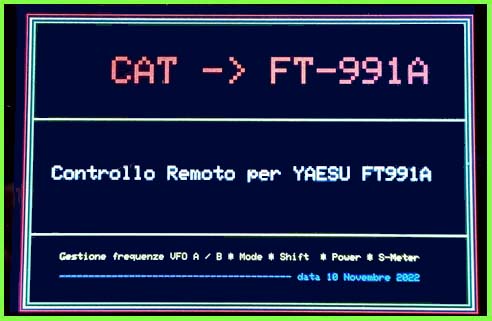

::S:::......... .....Schermata di presentazione ..................................................................Schermata default.................................................Schermata default ..................................................................................................................................
::. ........................... ...........Menu Impostazioni.............................................Impostazione VFO A..........................................Impostazione VFO B
........................................................Impostazione Banda.................................................Impostazione Shift RX......................................Impostazione Shift TX ...
........................................................Impostazione Modo Modulazione...................Impostazione potenza trasmissione ..............Riporta VFO A in VFO B

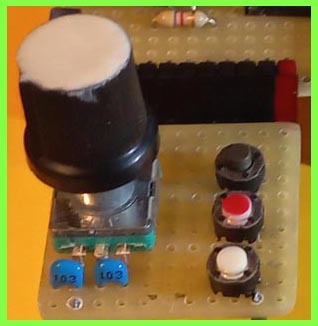

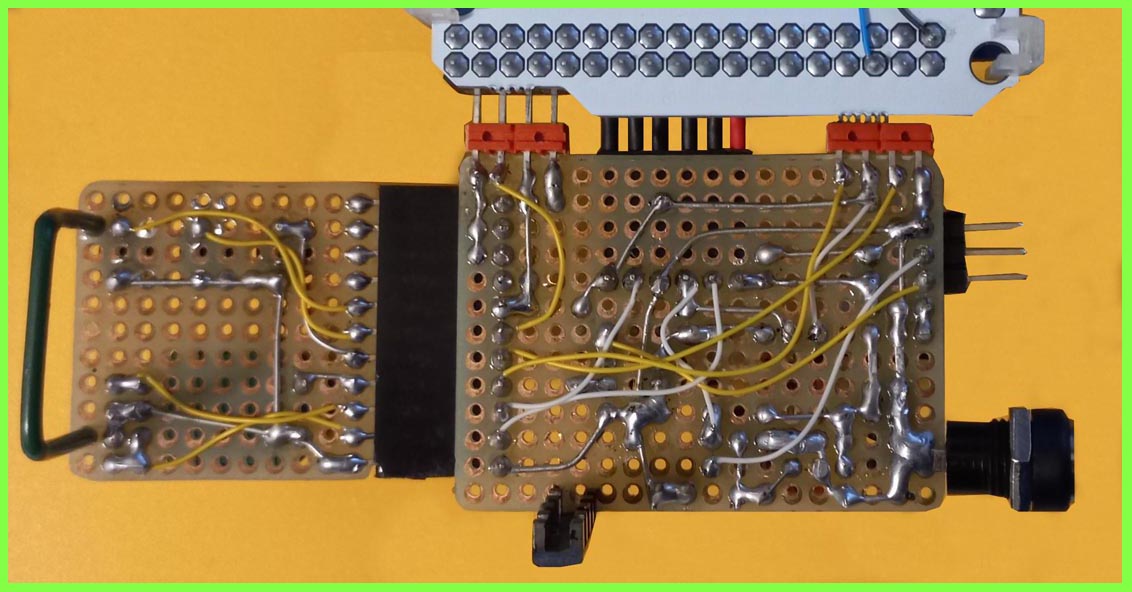

..Circuito sotto Encoder & Pulsante .....................................................Pulsanti OK , Più e Meno

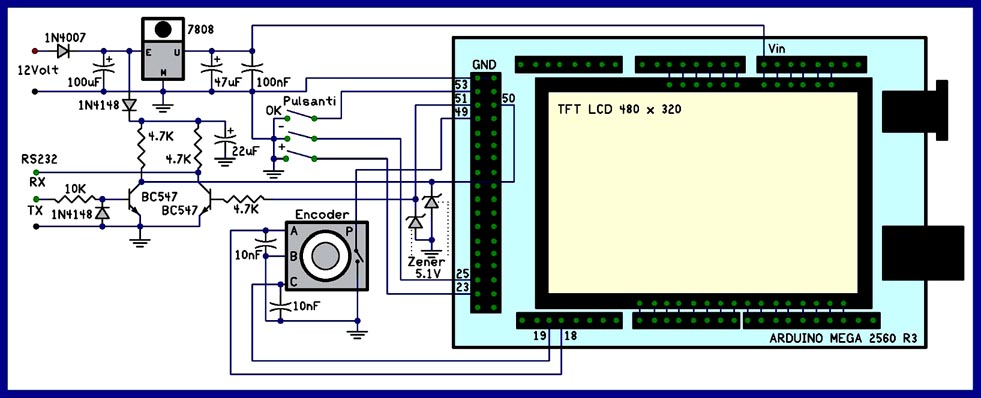

Schema elettrico ....
