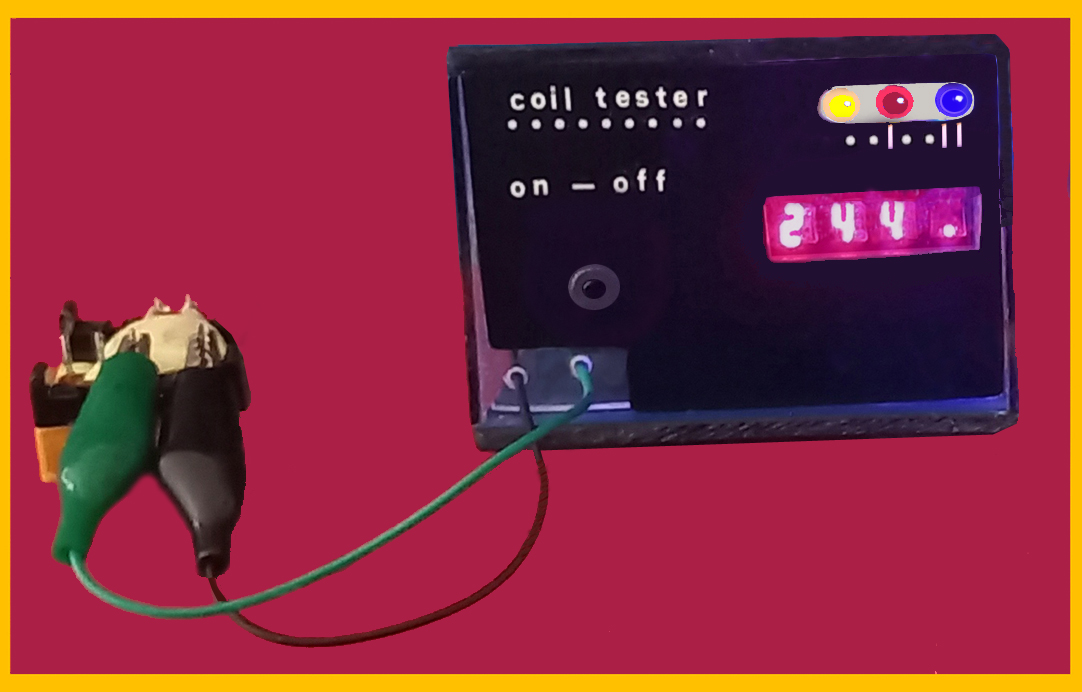

Varie realizzazioni finalizzate per l'impiego radioamatoriale

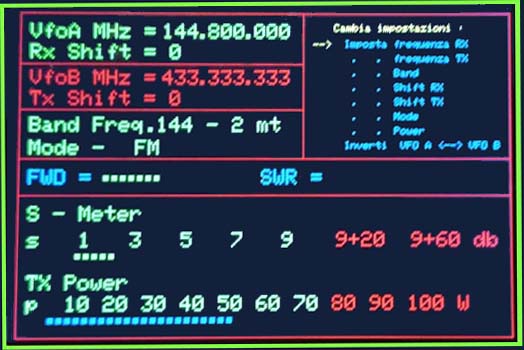

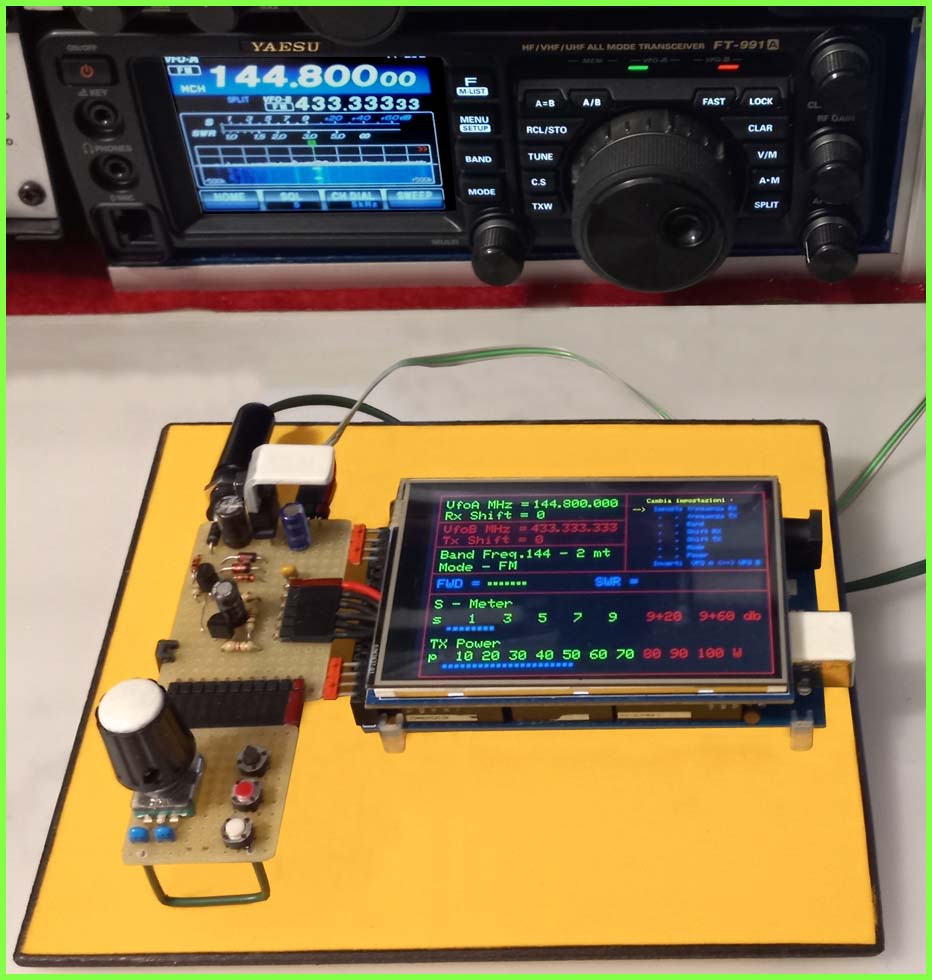

.. .......Computer Aided Transceiver per YAESU FT 911A con AT-Mega 2560 & display TFT 480 x 320 Descrizione .

..............

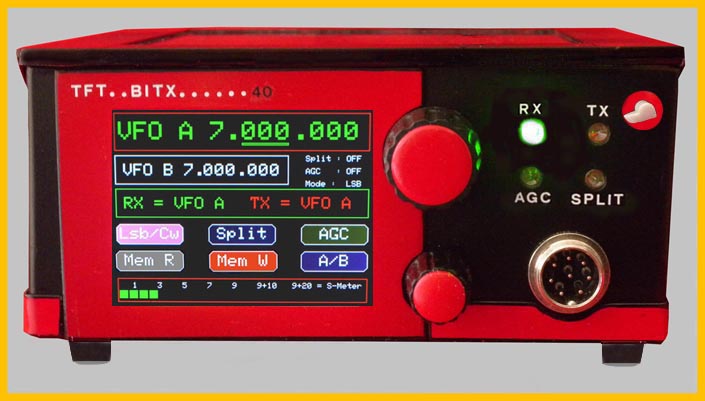

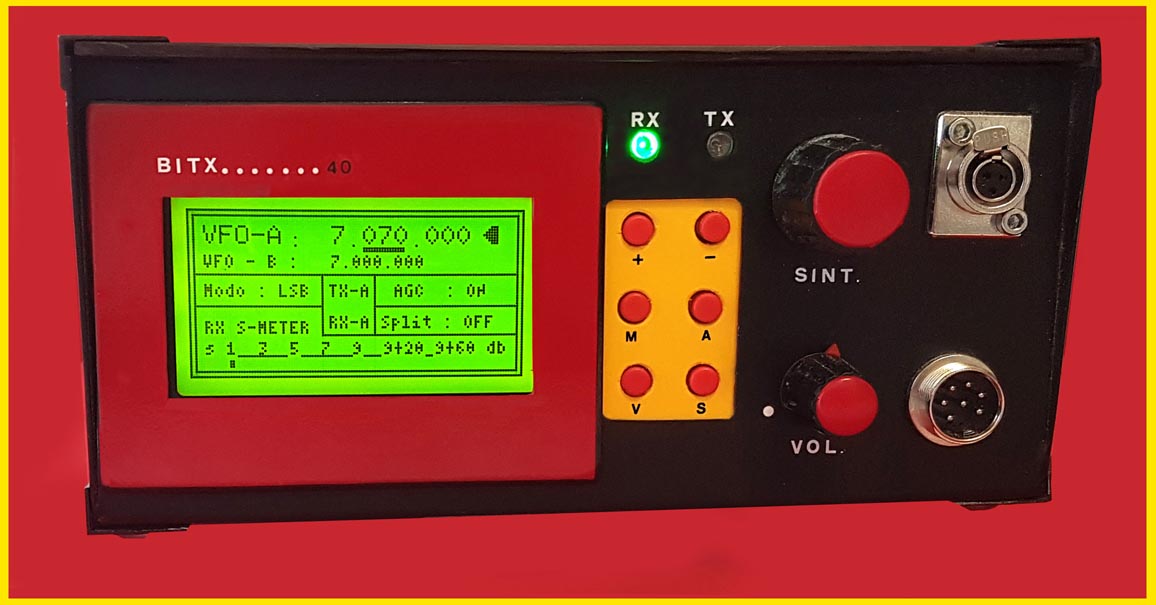

Ricetrasmettitore Bitx40 con AT-Mega328P.. Descrizione ......................Versione con display TFT touch-screen , Arduino Mega 2560 Descrizione

........

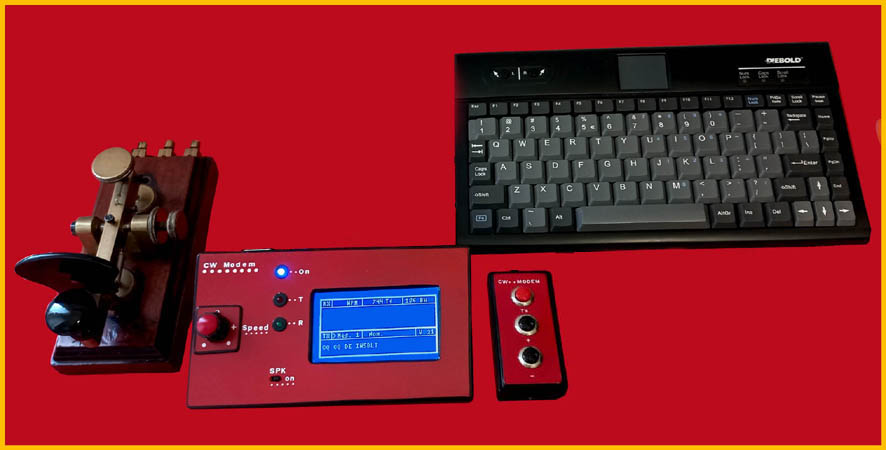

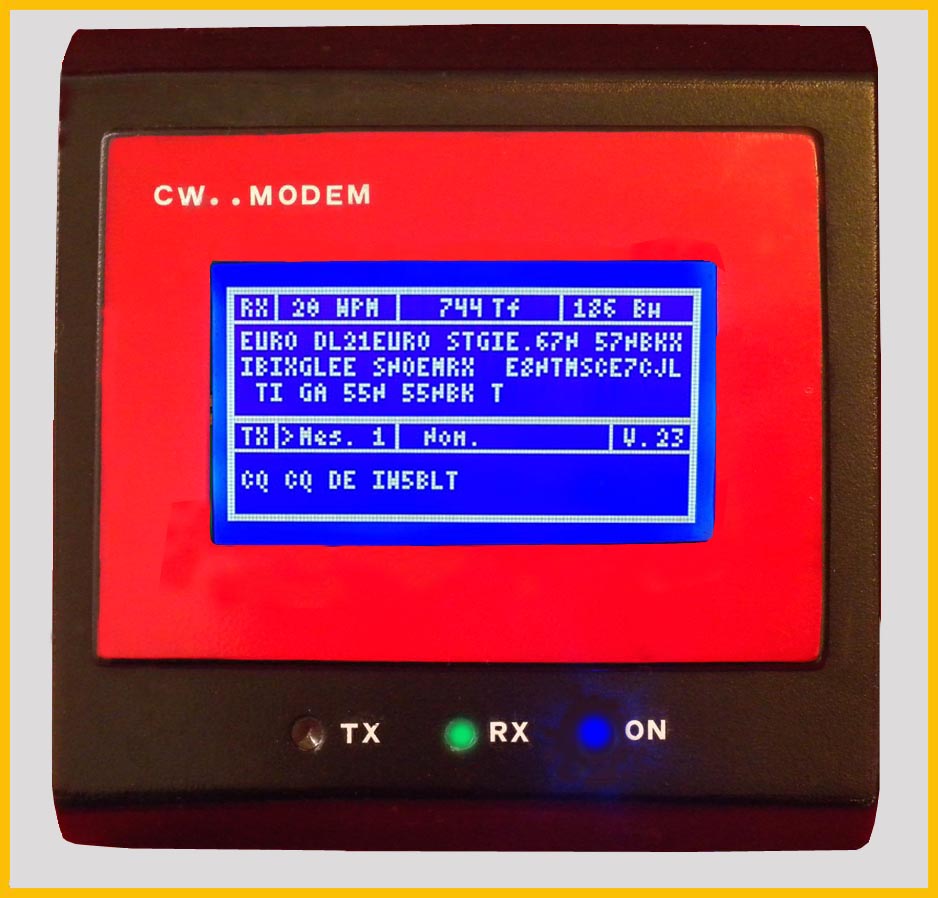

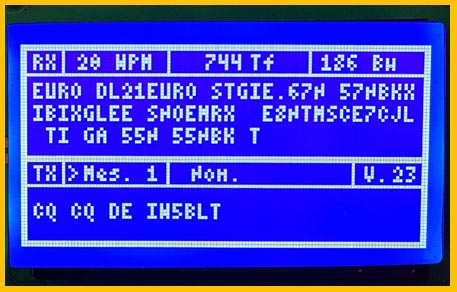

Modulatore e demodulatore per CW con Arduino Nano Descrizione .................................................s............Concorso auotocostruttori

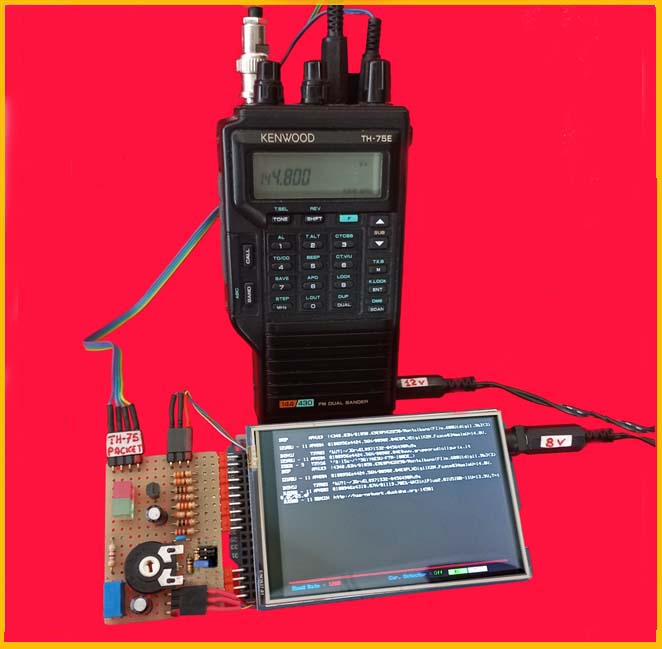

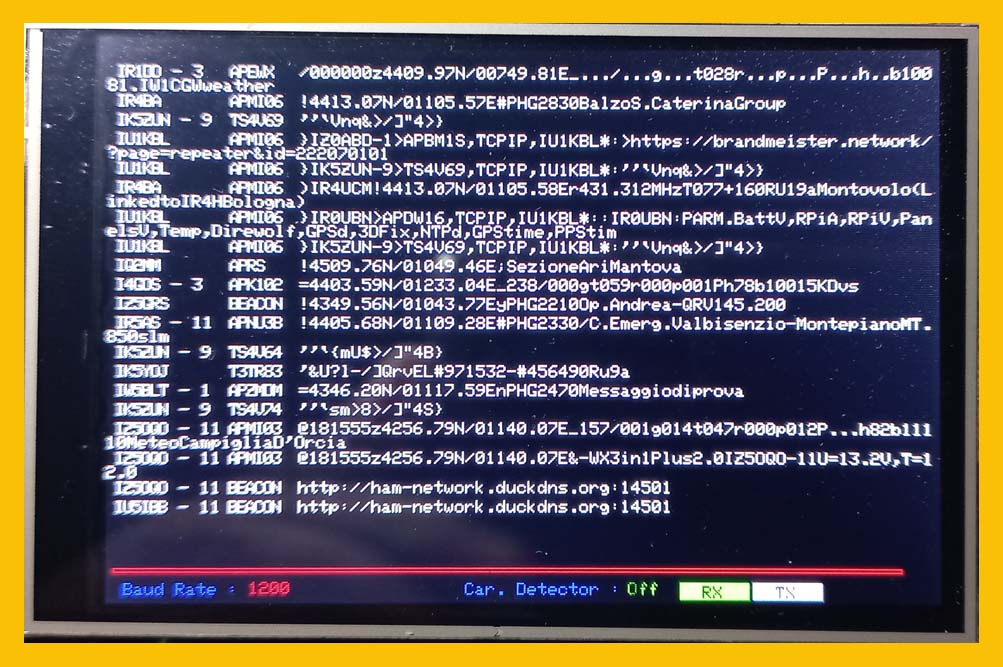

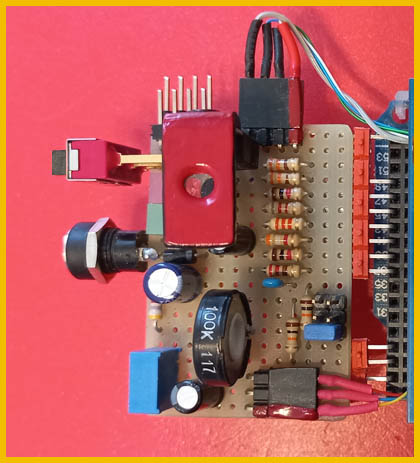

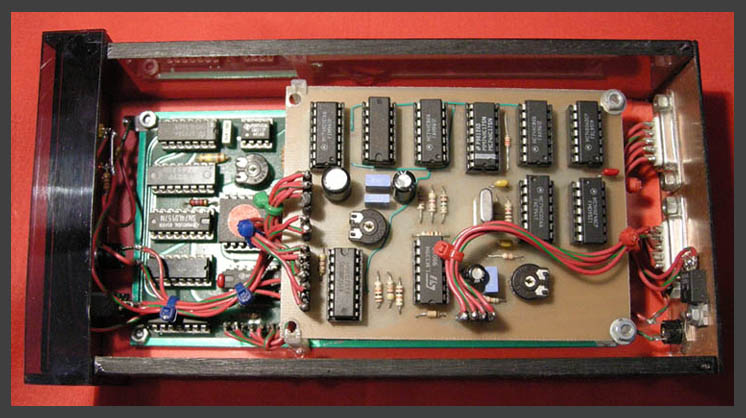

... Sopra progetto completo in funzione Packet :::::::::::::::....::::::::::::::Schermata in funzione APRS........ ........................................................... Si tratta di un TNC stand alone con l'Arduino Mega e visualizzazione su display grafico 480 x 320 . Si collega direttamente l'RTX alla scheda Arduino con pochi componenti aggiuntivi : realizzato per visualizzare il traffico APRS . Versione con la mappa dove vengono visualizzate le varie stazione tramite le coordinate con il protocollo NMEA . La visualizzazione avviene su schermo TFT 480 x 320 . Tramite un commutatore si può passare dalla visualizzazione con la mappa alla visualizzazione del traffico packet e viceversa . Come si può vedere nella foto è visualizzata solo una parte della Toscana , questo per evitare di ridurre troppo la mappa e rendere illeggibili le varie località. Descrizione

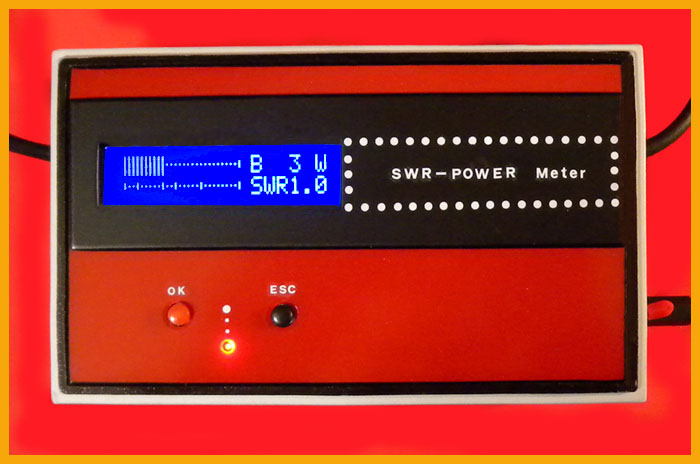

SWR - POWER Meter : misura da 1 mW a 1 KW e SWR fino da 1 a 4 dopodichè segnala ++++ ( Pericolo !! ) : progetto tratto dal sito www.i6dvx Vittorio Carboni . Descrizione

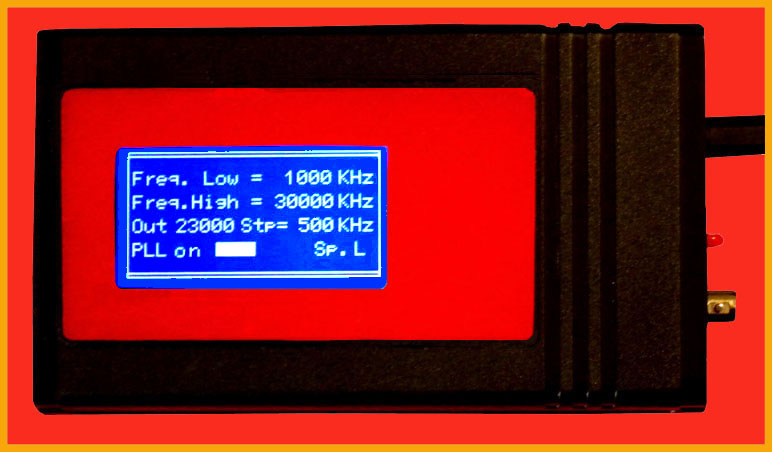

Sweep--Marker : generatore di segnali da 1 MHz a 30 MHz programmabile . Descrizione

........................
......................

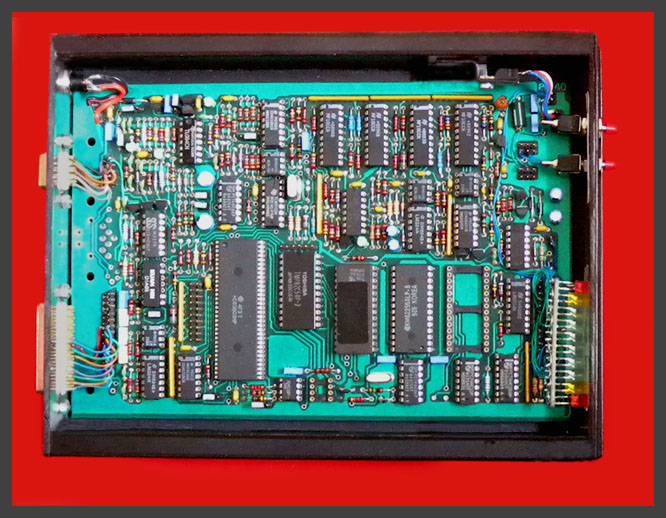

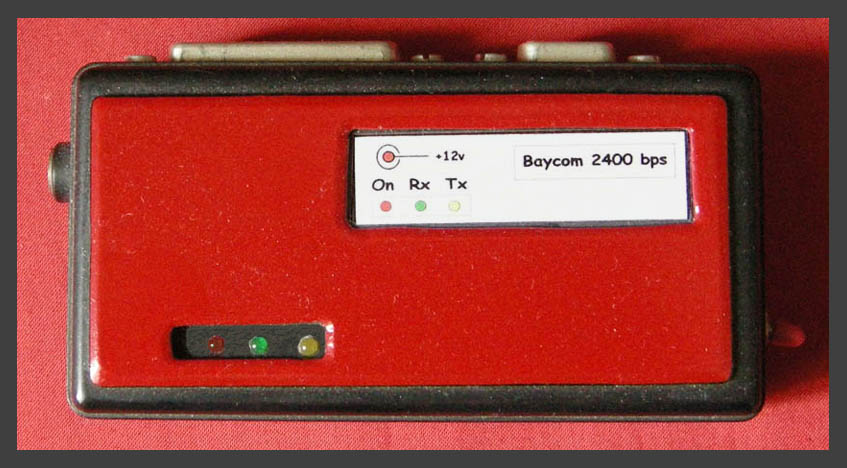

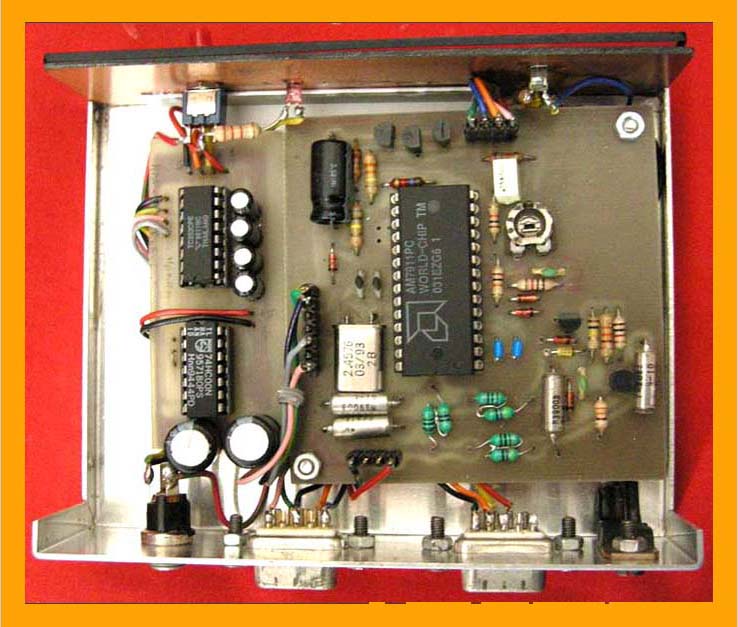

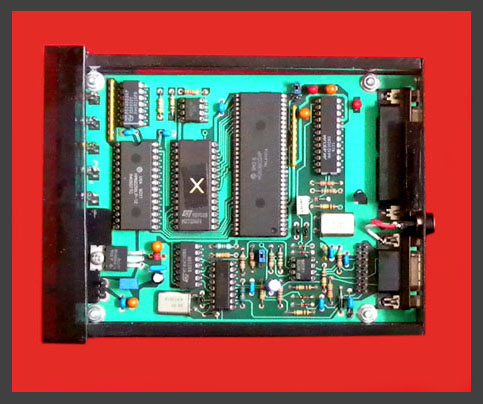

Packet - APRS : Descrizione dei vari modelli realizzati

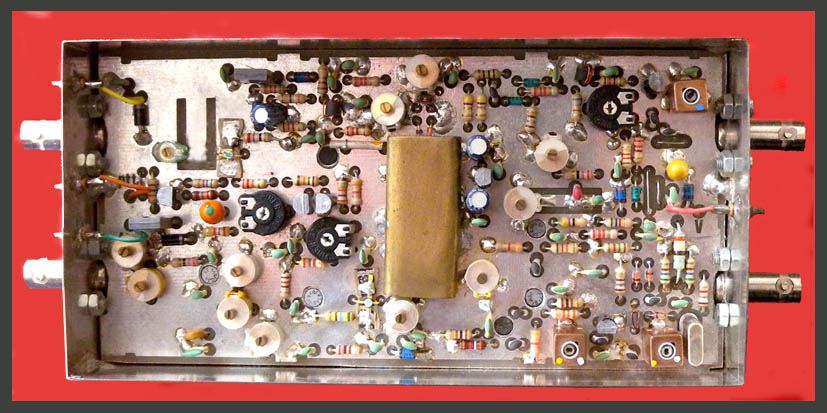

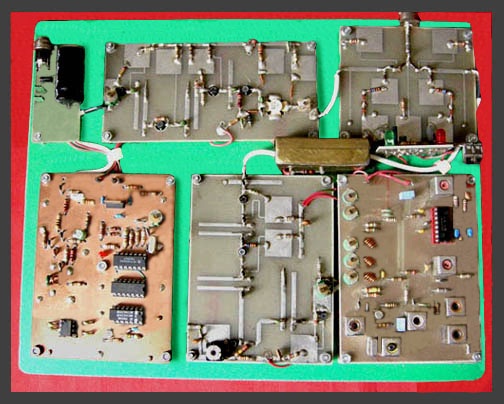

Ricetrasmettitore 1,3 GHz : Progetto RTX realizzato per il packet a 9.600 bit/sec. ( Matiaz Vidmar ) . Composto da 5 moduli : commutatore di antenna , trasmettitore eccitatore , trasmettitore finale , ricevitore parte RF , ricevitore parte IF

Descrizione

........................

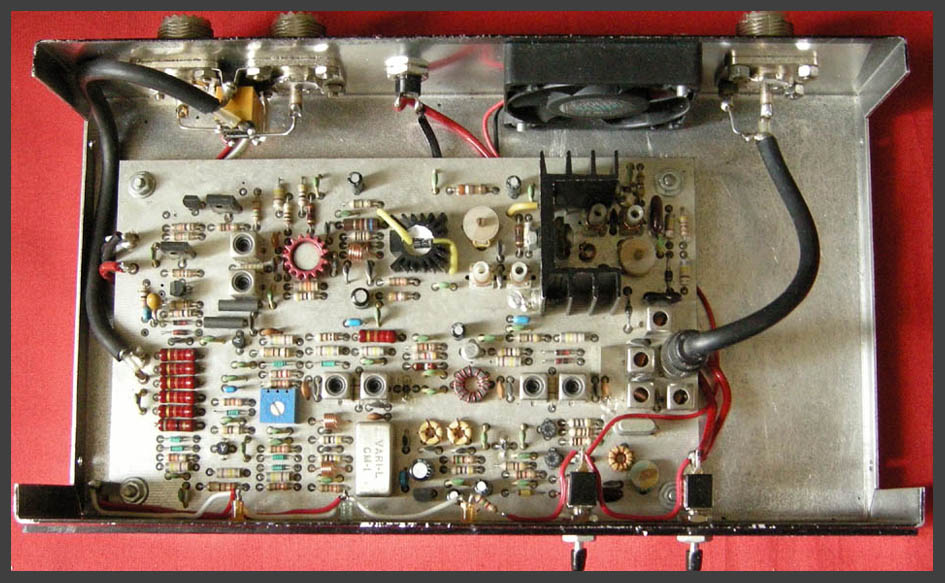

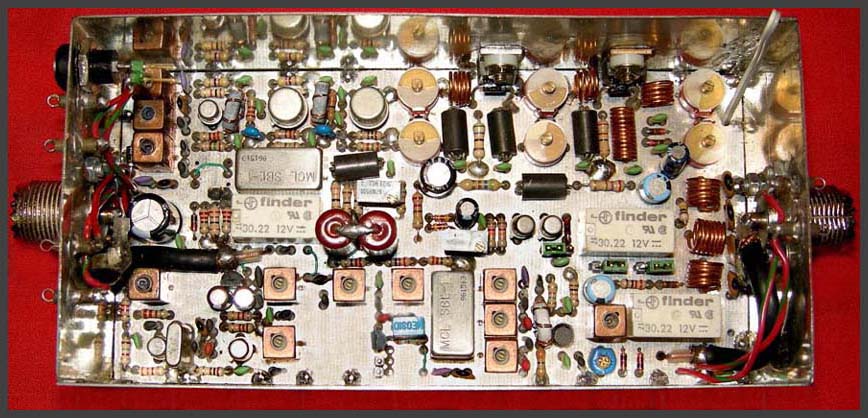

Transverter 50/144 MHz : da RadioRivista Descrizione ................................................. da CQ elettronica Descrizione



.................................

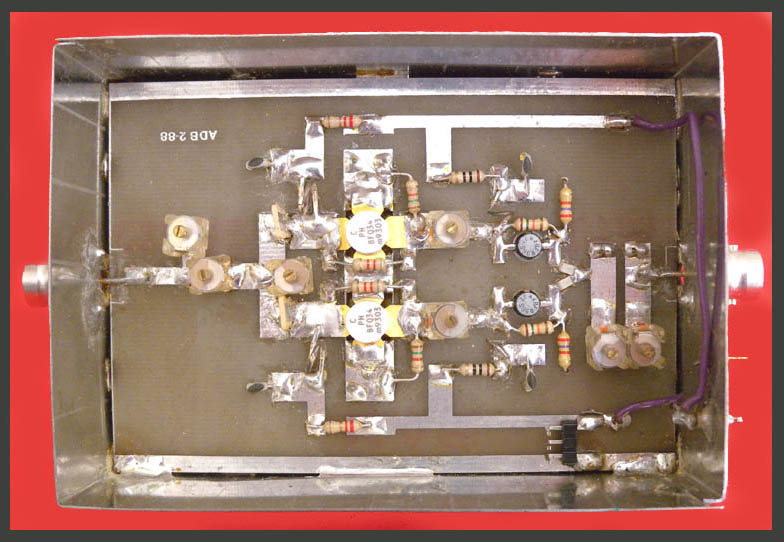

Realizzazioni a 1296MHz : transverter 1296/144 MHz ................................................................................................. Lineare 1296 Mhz 2,5 W . Descrizione

......................................................................

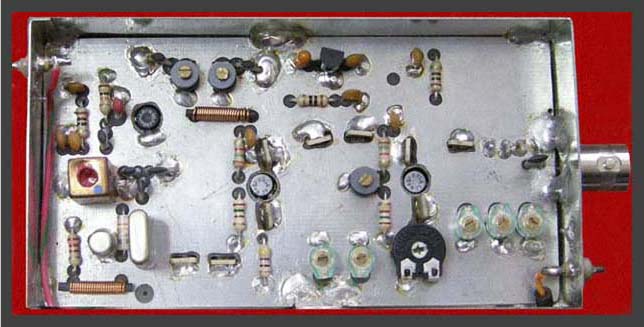

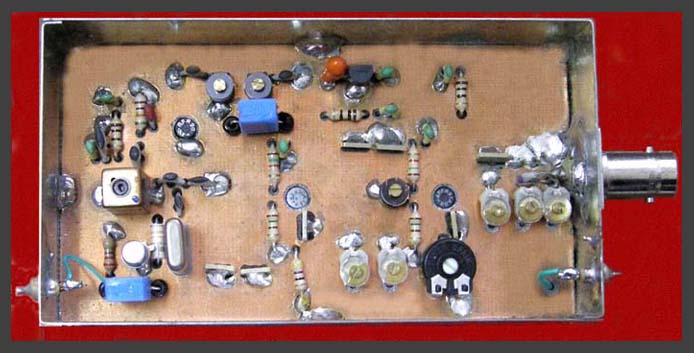

..................................... Generatore di segnali a 1295 Mhz .............................................................................Idem ma a 1296 Mhz

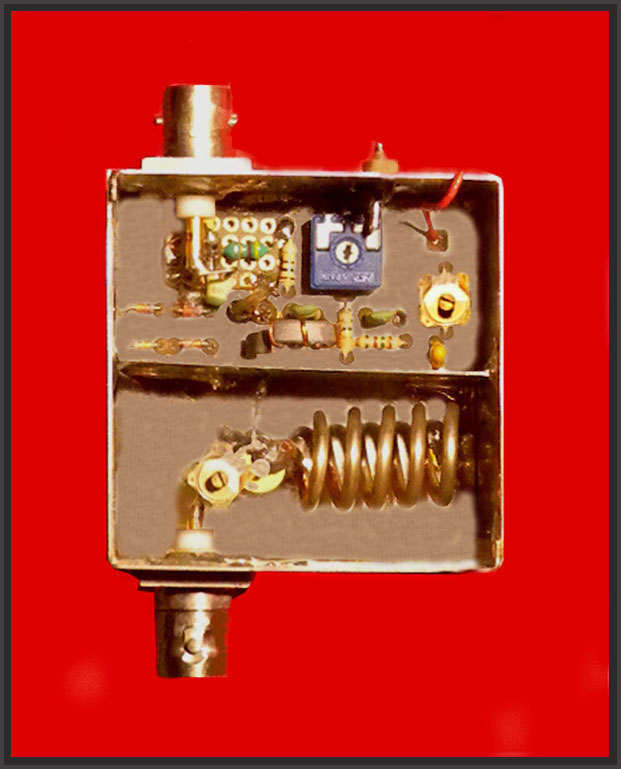

Preamplificatore RX144 MHz guadagno ~8 dbm

Descrizione

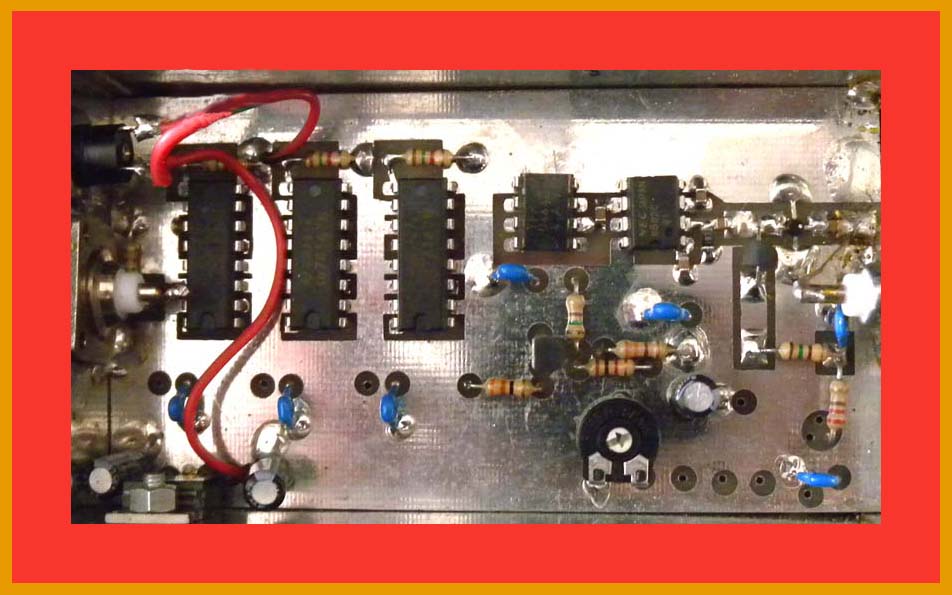

........................Prescaler 1.5 GHz : Descrizione

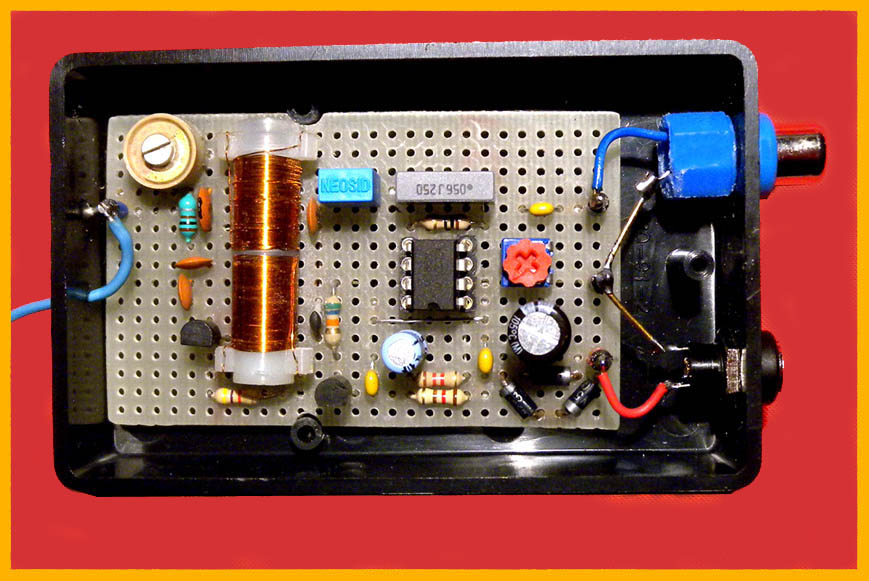

TX - OM : Descrizione

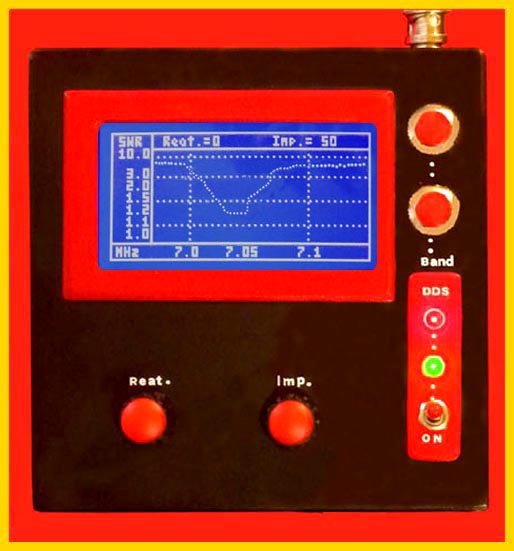

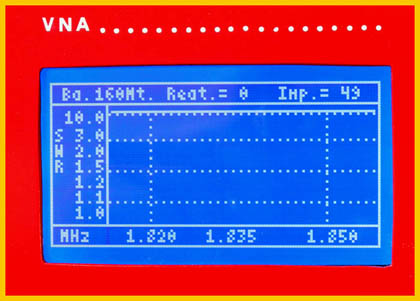

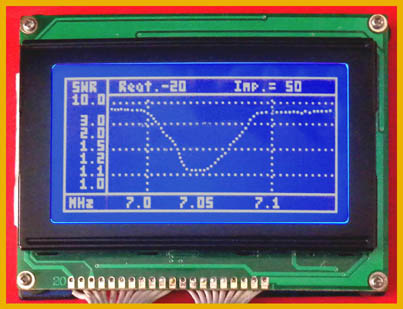

Analizzatore d'Antenna terza versione : la principale modifica riguarda la visualizzazione della resa dell'antenna nelle varie bande tramite un grafico ( vedi foto ) . Le varie frequenze sono generate da un DDS modulo AD9851 che esegue la scansione nelle bande radioamatoriali fino a 30 MHz. Questo comporta il vantaggio di avere un immediato responso della resa dell'antenna sulla banda desiderata. Viene mantenuta la misura della reattanza e dell'impedenza . Descrizione .....

................................................ .....

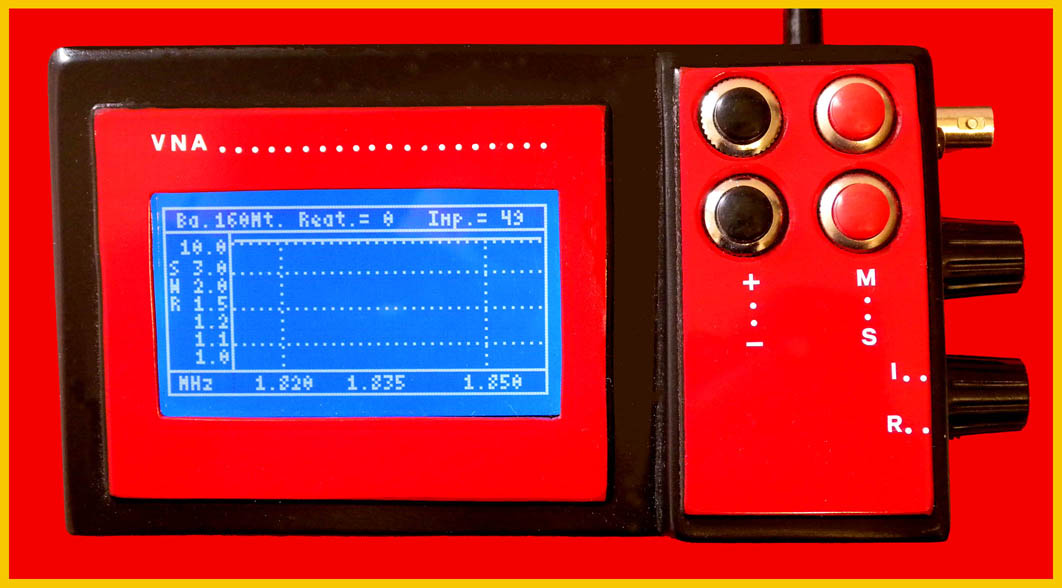

Altra realizzazione con la parte logica gestita dall' ATMEGA 328P ed utilizza come modulo DDS l' AD9951 . Altra modifica riguarda la gestione del display grafico ottenuta con l'invio dati seriale che consente di pilotarlo con solo tre linee oltre naturalmente alla massa e l'alimentazione . Per il resto , come si può vedere nello schema elettrico , la parte analogica viene mantenuta la versione precedente . Descrizionere...................

. ....................

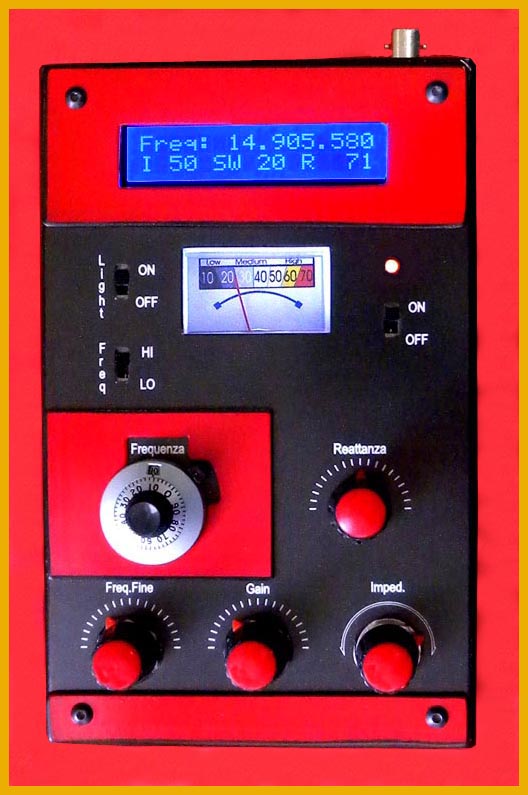

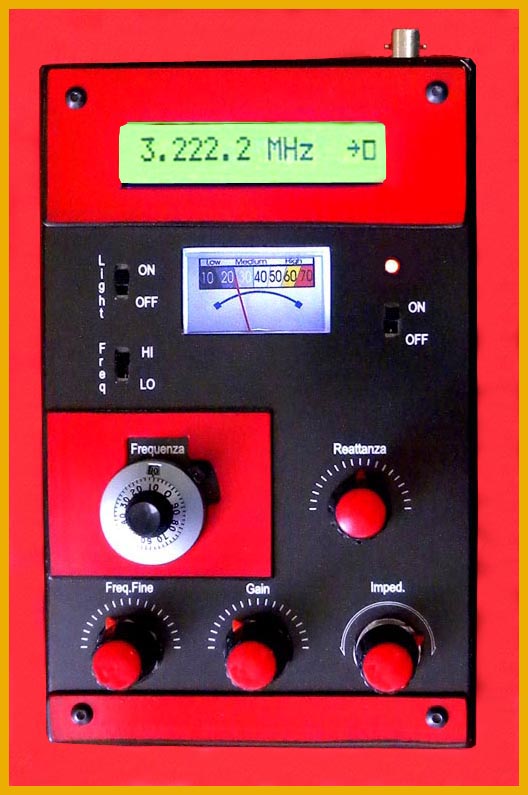

Analizzatore di antenna : progetto tratto dal sito http://lpistor.chez-alice.fr/antan.htm a cui rimando per schemi elettrici ed informazioni per il montaggio . Realizzato e collaudato in collaborazione con i soci della sezione ARI di Scandicci. Indispensabile per tarare le antenne . Descrizione



Analizzatore d'Antenna seconda versione : è stata modificata la parte digitale per avere l'indicazione sul display oltre la frequenza , l'impedenza l'SWR e la reattanza . Questo ha richiesto la riprogettazione della parte digitale con l'utilizzo del
PIC 16F876-20.
Descrizione ...........................................
.........................

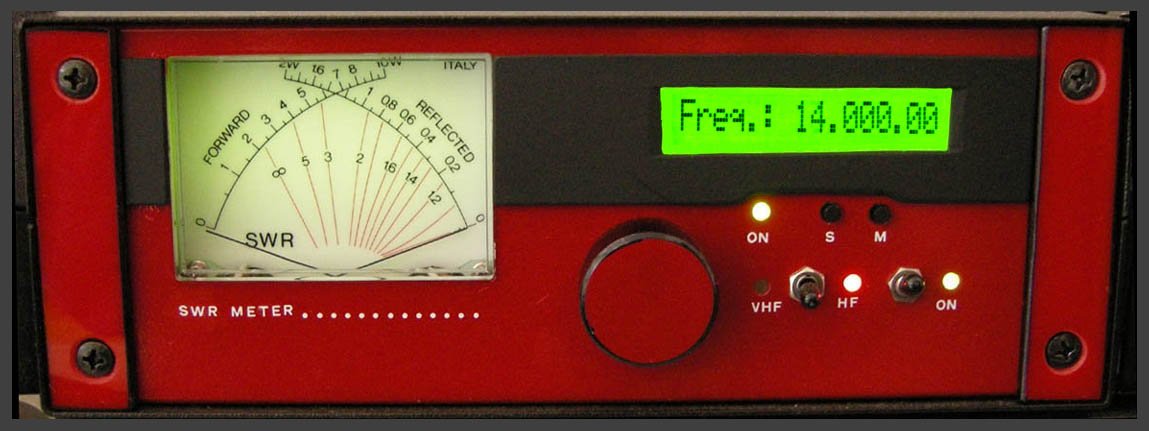

SWR Meter : misurazione POWER /SWR con frequenzimetro incorporato .

Descrizione
