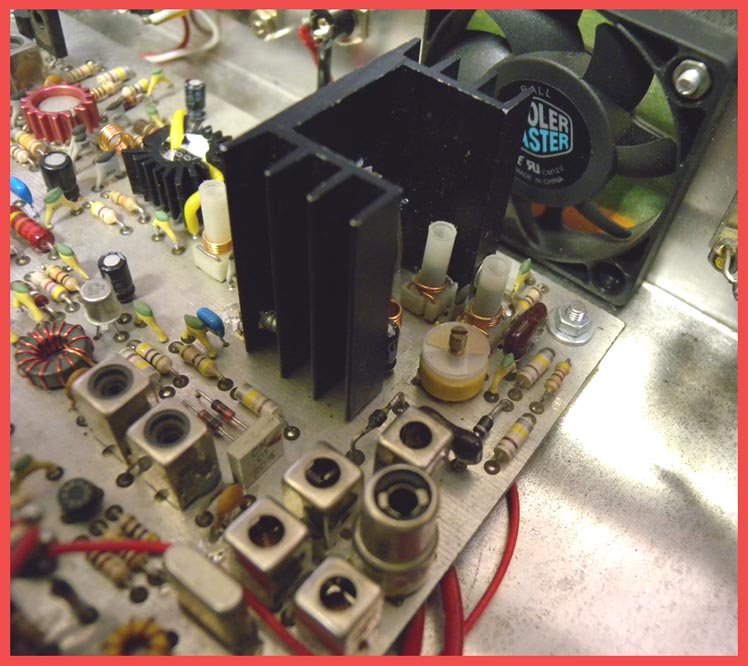

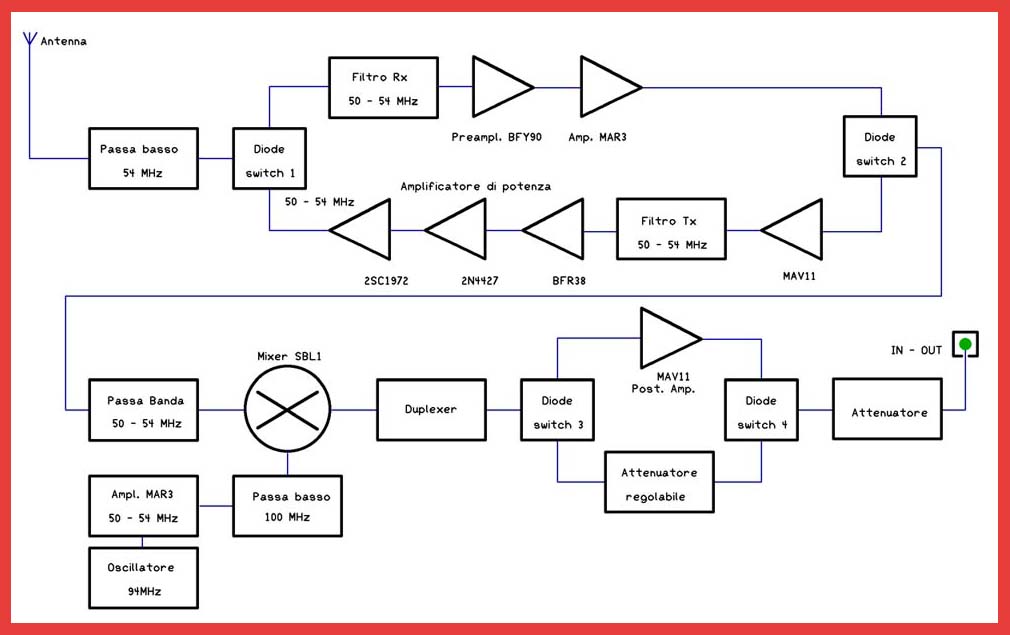

Transverter 50 MHz - 144 MHz : progetto tratto da RadioRivista . Parte trasmittente : comprende il finale 2SC1972 per avere 10 Watt in uscita . I diodi 1N4001 vanno montati a contatto dei rispettivi transistor per la compensazione termica ( nella foto si vede bene quello sul 2N4427 ) . T1 realizzato con nucleo toroidale di ferroxcube da circa un centimetro di diametro esterno : quattro spire fra i poli 3 e4 , undici spire fra i poli 5 e 6 avvolte nello stesso verso con filo da 0.25 mm mentre fra i poli 1 e 2 una sola spira . Parte ricevente : BFY90 in ingresso con buona sensibilità seguito da un MAR3 come si puo vedere nello schema a blocchi sotto riportato . Purtroppo nell'articolo non sono presenti note in riferimento alla taratura per cui è necessario molta pazienza ed un buon generatore di segnali .
